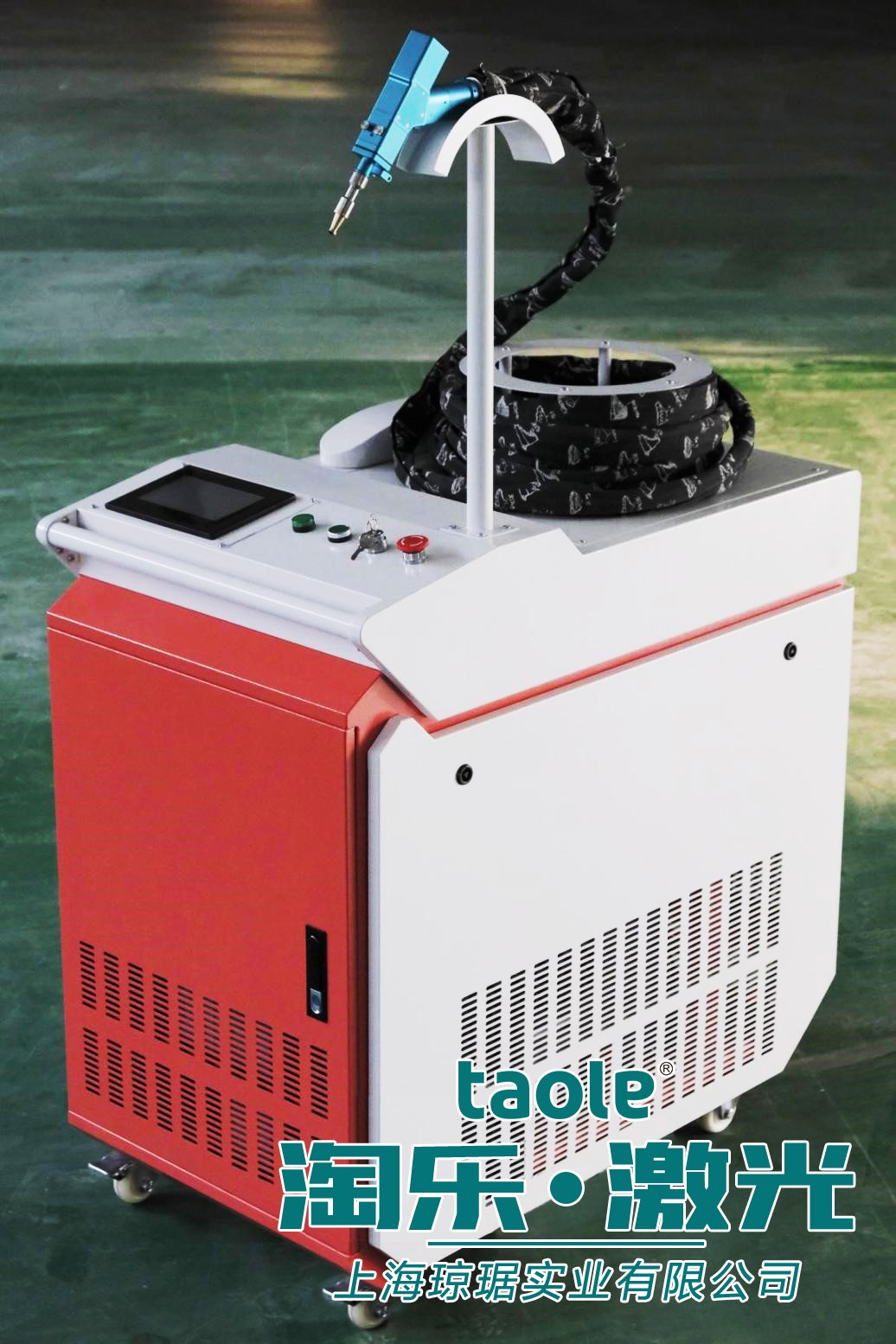

手持式光纖激光焊接機

一、技術參數：

1	設備名稱	手持式光纖激光焊接機
2	激光功率	1000W/1500W/2000W/3000W
3	激光波長	1070 NM
4	光纖長度	標配8-10M 最長支持15M
5	工作方式	連續 / 調制
6	焊機速度范圍	0~120 mm/s
7	冷卻水機	工業恒溫水箱
8	工作環境溫度范圍	15~35 ℃
9	工作環境濕度范圍	< 70%無凝露
10	焊接厚度建議	0.5-5mm
11	焊接縫隙要求	≤0.5mm
12	工作電壓	AV 220V/380V

設備配置

序號	名稱	數量	單位	備注
1	激光器	1	臺	光纖激光器（可選）
2	激光冷水機	1	臺	標準通用型
3	鈑金	1	臺	標準通用型
4	手持槍	1	套	標準通用型（可選)
5	保護鏡片	5	片	標準通用型
6	工具箱	1	套	標配
7	設備使用說明書	1	本	標配
8	出廠銘牌	1	張	標配
9	設備安裝調試表	1	份	激光器標配
10	設備驗收單	1	份	激光器標配
11	開關電源	1	臺	標準通用型
12	擺動電機電源	1	臺	標準通用型
13	漏電開關	1	個	標準通用型
14	銅嘴	5+5	個	標準通用型
15	防護眼鏡	1	副	標準通用型
16	手套	2	套	標準通用型
17	備用開關	1	個	標準通用型
18	送絲機	1	套	標準通用型

設備優勢：

純手持式激光焊機就是手持焊接頭，將光纖接到手持焊接頭上，進而對產品實現各種焊接。手持式激光焊機的優勢就是，對規格較大，焊接長度較長的產品，如水槽、不銹鋼廚柜可以不必把這些產品放在工作臺上就可以焊接，焊接靈活，操作方便。此外修補大型模具，大型機械也可以實現遠距離的焊接，不用把產品拆下來就可以焊接。具有操作簡單、焊縫美觀、焊接速度快、無耗材的優勢，在薄不銹鋼板、鐵板、鍍鋅板等金屬材料方面焊接，可完美取代傳統氬弧焊、電焊等工藝。手持式激光焊接機可廣泛應用于櫥柜廚衛、樓梯電梯、貨架、烤爐、不銹鋼門窗護欄、配電箱、不銹鋼家居等行業復雜不規則的焊接工序。

【手持式激光焊機】產品特點

手持式激光焊機可以進行遠距離、大工件的激光焊接，焊接時熱影響區域小，不會導致工件變形、發黑、背面有痕跡問題，而且焊

接深度大，焊接牢固，溶化充分。溶池溶料凸起部份與基體結合處無凹陷現象！焊接速度快，比傳統焊接快2-10倍，一臺機器一年至少可以省2個焊工。

焊接熔深數據

不銹鋼	激光器（W）	功率（W）	速度（mm/s）	頻率（kHz）	焦點
1mm	500	260	800	5	+2
1.5mm	500	340	750	5	+2
2mm	1000	600	800	5	+2
2.5mm	1000	730	700	5	+2
3mm	1000	860	720	5	+3

鋁	激光器（W）	功率（W）	速度（mm/s）	頻率（kHz）	焦點
1mm	500	480	700	20	+1
1.5mm	1000	560	800	20	+1
2mm	1000	780	800	20	+2
2.5mm	1000	920	800	20	+2
3mm	1500	1150	800	20	+2

黃銅	激光器（W）	功率（W）	速度（mm/s）	頻率（kHz）	焦點
1mm	1000	900	600	30	+3
1.5mm	1500	1100	600	30	+4
2mm	1500	1350	500	30	+4
2.5mm	2000	1600	500	30	+5
3mm	2000	1850	500	30	+6

紫銅	激光器（W）	功率（W）	速度（mm/s）	頻率（kHz）	焦點
1mm	1000	650	600	30	0
1.5mm	1000	850	600	30	0
2mm	1500	1100	500	30	0
2.5mm	1500	1400	500	30	0
3mm	2000	1750	500	30	0

碳鋼	激光器（W）	功率（W）	速度（mm/s）	頻率（kHz）	焦點
1mm	500	300	500	20	0
1.5mm	500	370	500	20	0
2mm	500	480	600	20	+1
2.5mm	1000	600	600	20	+1
3mm	1000	760	700	20	+2

鍍鋅板	激光器（W）	功率（W）	速度（mm/s）	頻率（kHz）	焦點
1mm	500	320	600	20	0
1.5mm	500	460	600	20	+1
2mm	1000	600	500	20	+2
2.5mm	1000	800	700	20	+3
3mm	1000	960	650	20	+3

設備使用優勢：
1、生熟手均可很快學會操作,為您節省昂貴的技術人工成本！
本產品操作簡單方便，生熟手均可上機操作,為您解決技術人才難招，技術人才工資高問題！
2、工人效率高，工作不累！
手持快速定位焊接，不用移動工件，只需移動手持焊接頭就可快速焊接，工作效率高，
3、工作干凈衛生，提升公司形象！
手持激光焊接機在工作中，焊接無煙，無強光，超低燥音，無論工件大小，多么復雜都可焊接，焊接精準，細致。
